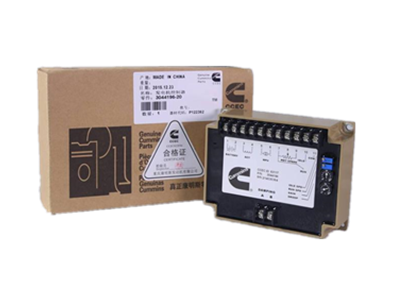

调速板 3044196速度控制器-凯发k8官网入口
销售价格：3500.00
税率：13%增值税
【产品配置】
特别说明：
✠ 本说明为标准型 3044196 中文说明，非标产品参数有较大差别.
✠ 本说明具有时效性， 如因产品的性能、参数级外观因升级而改变， 请致电索取新的说明.
税率：13%增值税
【产品配置】
特别说明：
✠ 本说明为标准型 3044196 中文说明，非标产品参数有较大差别.
✠ 本说明具有时效性， 如因产品的性能、参数级外观因升级而改变， 请致电索取新的说明.
咨询热线
13600409663
详细介绍
功能说明：
3044196 速度控制器是一个全电子闭合回路控制的设计，它对于瞬间的负荷变化用快速而精确的响应去控制引擎的转速，当连接到所匹配的 efc 系列电子执行器和磁性速度传 感器信号时，可完美控制 cummins 引擎.在设计上，它安装简单并可预调整，包括调速率和工作怠速，为协助用于多台机或特殊用途机的输入，以及防止逆电池电压，瞬间脉冲电压，执行器的短路故障和在失去转速 传感器信号或电源的情况下的安全保护等.（3062322 是功率加大型，可以直接驱动 500kw 以上的发动机）
技术规格：
转速稳定性 优于±0.25%
速度范围 1khz~ 6.5khz
热稳定性 最大 ±0.7%
idle 调节 260 ±20hz~ 额定转速的 85%
droop 调节 最小位置为 15hz±6hz/ 每安培负载电流变化 最大位置 400hz±75hz/ 每安培负载电流变化
外部速度调节 ±200hz （外接 1kω）
aux 输入灵敏度 148hz/ 1v.，±10hz 阻抗 1mω
环境：
工作温度范围 -40℃ ~ 85℃
工作湿度范围 最大 95%
保存温度 -55℃ ~ 92℃
震动 20-100hz 500mm/sec.
输入电源：
电源电压 12v 和 24v dc 电池系统
接地极性 负极
功率消耗 40ma
执行器连续电流 最小 1a; 最大 4.5a （3062322 最大电流可以达到 8a）
速度传感器信号 2 ~ 120v rms
注：上述性能参数是在工作频率 3800hz时测量
安装使用：

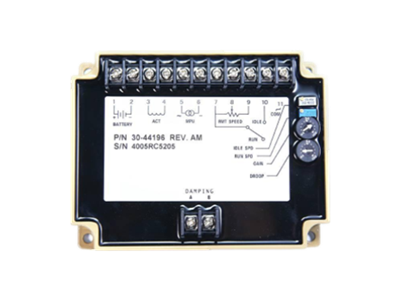

步骤 1 - 3044196 的安装:
1. 根据下面的数据在合适的部位开孔， 建议用防滑自锁螺丝进行安装.四个安装孔 位的圆心距离为：135mm×102mm，安装孔位直径为 5.5mm
2. 按照以下接线方式一对一的连接即可：
✠ 1、2： 1 为 dc 电源正极， 2 为 dc 电源负极.
✠ 3、4： 为 act（执行器） 输出端口.
✠ 5、6： 为 mpu（速度传感器） 输入端口.
✠ 7、8、9：为外接转速微调.
✠ 10：为怠速开关端口.
✠ 11：公共端.
步骤 2 - 3044196 的调试：
在电源关闭，发电机组不运转的情况下，调节各微调到初始位置:
✠ 将 idle speed（怠速转速） 调整到中点（微调共 20 圈， 先逆时针到底， 再顺时 针旋转 10 圈即可）.
✠ 将 run speed（运行转速）调整到中点（微调共 20 圈，先逆时针到底，再顺时 针旋转 10 圈即可）.
✠ 将 gain(增益)调整到 20%～50%（微调共一圈）.
✠ 将 droop(速度下垂率)调整为 0.
✠ droop 的操作:调节 droop 至空载到全载之间的所需值为止，往顺时针方向调节 droop 会增加.
启动发动机：
✠ 调节控制器的速度电位器至发动机运转在预定的转速下.顺时针旋转可以增加
发动机转速.若调速系统不稳定， 即稍微减低 gain 的设定值.
当发动机为空载时，gain 的调节如下:
✠ 将 gain 顺时针缓缓调节至发动机转速开始摆动.
✠ 然后以逆时针缓缓转动以减低 gain 的调节值直到转速稳定为止.
同步操作 (isochronous)时需注意：
✠ 欲使用同步操作，须先将 droop 钮逆时针转到底再开始设定.
✠ 速度下垂率的操作是由 droop 钮来控制，将其顺时针旋转会增加速度下垂率；
要设定速度下垂率的数值，必须先参照 mpu 取得的频率以及油门执行器轴心在 空载至满载下的旋转角度.如当 mpu 取得的频率为 4260hz且油门执行器轴心的 旋转角度由空载至满载之间约为 30 度时，将 droop 钮设定在 10 点钟位置便可 提供约 4%由空转速脉冲载到满载的速度下垂率；而较低的电磁转速脉冲频率或 更小的轴心旋转角度会使得系统速度下垂率更低.
